阀门手动装置-双级蜗轮箱产品参数

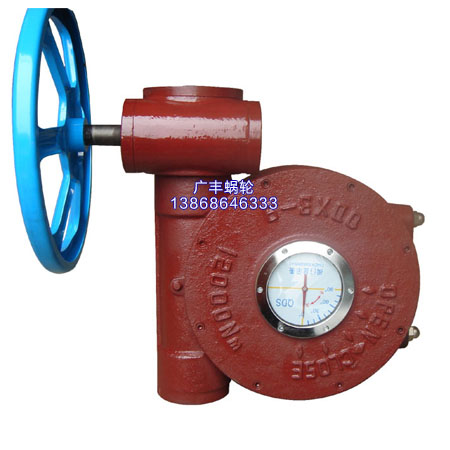

QDX3-S6双级蜗轮箱是一种90°回转型驱动装置,适用于球阀、蝶阀、旋塞阀等类阀门。特殊型可输出360°转角。产品共有12个型号。通常增设一级蜗轮减速机构。为又级传动，以减少手动操作力。产品 DN400-DN1400 共有10个规格。
蜗轮箱是一款用于阀门驱动的一种驱动装置起到连接传动的作用，常用于阀门驱动，减速机等。本公司生产的蜗轮头具有耐磨，耐用，不卡等优质特点，欢迎来人来厂实地考察选用。除了蜗轮头外我们还生产，全系列蜗轮箱、防盗蜗轮箱等阀门及配件产品。
双级蜗轮箱特点
蜗轮箱壳采用灰铸铁、球墨铸铁、铸钢材料，美观大方。 体积小，重量轻，设计合理，输出转矩大，省力轻便。
1-蜗轮箱装有限位螺钉可在全开OPEN或全闭CLOSE两个位置上±5°调整。
2-蜗轮副自锁，操作简单。
3-开关指示牌直接在蜗轮上连接，指示准确直观。
4-可根据用户需要，附有结合子，制成不同的孔径、孔型，适应性强，互换性强。
产品出厂时装有专用润滑脂，外壳密封，防水。检验蜗轮头的真实性,一定要求阀门的生产企业提供真实、准确的检验报告。
这些检验报告包括：
①原材料的检验--原铁中C，Si，Mn，P，S等的成分含量以及焦炭的质量等；
②铸件的检验--金相试验，延伸率试验，强度试验等；
③密封试验--双面泵压试验及多次开关试。
双级蜗轮箱连接尺寸数据
|
技术数据
|
||||||||||||
|
型号
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
11
|
12
|
13
|
14
|
|
速比
|
399:1
|
409:1
|
513:1
|
450:1
|
550:1
|
500:1
|
600:1
|
1580:1
|
1950:1
|
2350:1
|
2650:1
|
2650:1
|
|
输入力矩Nm
|
78
|
98
|
112
|
122
|
133
|
156
|
156
|
156
|
195
|
195
|
195
|
250
|
|
输出力矩Nm
|
2334
|
3006
|
4309
|
4000
|
5480
|
5850
|
7020
|
18500
|
28500
|
34500
|
39000
|
50000
|
|
旋转行程
|
90°
|
90°
|
90°
|
90°
|
90°
|
90°
|
90°
|
90°
|
90°
|
90°
|
90°
|
90°
|
|
限位调整
|
±5°
|
±5°
|
±5°
|
±5°
|
±5°
|
±5°
|
±5°
|
±5°
|
±5°
|
±5°
|
±5°
|
±5°
|
|
连接尺寸
|
||||||||||||
|
连接法兰φ
|
125
|
150
|
175
|
210
|
260
|
300
|
350
|
415
|
475
|
560
|
650
|
800
|
|
连接孔中心φ
|
102
|
125
|
140
|
165
|
200
|
254
|
298
|
356
|
406
|
483
|
590
|
720
|
|
法兰凹面φ
|
70×3
|
85×3
|
100×4
|
130×5
|
160×5
|
200×5
|
230×5
|
260×5
|
300×8
|
370×8
|
490×8
|
600×8
|
|
孔径：孔数
|
M10×4
|
M12×4
|
M16×4
|
M20×4
|
M16×4
|
M16×8
|
M20×8
|
M20×10
|
M20×12
|
M22×12
|
M27×12
|
M30×12
|
|
轴孔直径mm
|
24
|
30
|
36
|
40
|
40
|
60
|
80
|
90
|
110
|
130
|
160
|
200
|
|
平键尺寸×条数×位置
|
8×1
|
10×1
|
12×1
|
12×2×
90° |
16×2×
90° |
18×2×
90° |
22×2×
90° |
28×2×
90° |
28×2×
90° |
32×2×
90° |
32×2×
90° |
36×2×
90° |
|
安装高度
|
62
|
68
|
75
|
105
|
110
|
120
|
120
|
150
|
180
|
195
|
205
|
250
|
|
手轮直径φ
|
240
|
180
|
320
|
350
|
400
|
500
|
500
|
500
|
600
|
600
|
600
|
600
|
|
阀门参配
|
||||||||||||
|
蝶阀参配DN
|
125-150
|
200-250
|
300-350
|
400-450
|
500-500
|
700
|
800
|
900-1000
|
1100-1200
|
1400-1600
|
1800-2000
|
2400
|
|
球阀门参配DN
|
80
|
100
|
150
|
200
|
250-300
|
350
|
400
|
500
|
600
|
800
|
1000
|
1200
|
双级蜗轮箱连接数据表
|
外形尺寸
|
||||||||||||||
|
型号
|
位置
|
|||||||||||||
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
h
|
2-b
|
N-M深
L |
d
|
φ
|
重量kg
|
|
|
QDX3-S6
|
470
|
500
|
320
|
250
|
290
|
170
|
170
|
125
|
105
|
10
|
4-M20
32 |
45
|
320
|
451
|
|
QDX3-S7
|
515
|
525
|
340
|
290
|
300
|
200
|
190
|
140
|
110
|
15
|
8-M16
28 |
50
|
350
|
58
|
|
QDX3-S8
|
550
|
590
|
360
|
335
|
350
|
260
|
220
|
170
|
125
|
18
|
8-M16
40 |
75
|
400
|
90
|
|
QDX3-S9
|
630
|
710
|
435
|
400
|
400
|
285
|
350
|
210
|
130
|
22
|
8-M20
45 |
80
|
500
|
116
|
|
QDX3-S10
|
820
|
790
|
580
|
415
|
425
|
356
|
310
|
230
|
140
|
28
|
12-M20
40 |
90
|
500
|
195
|
|
QDX3-S11
|
850
|
940
|
560
|
475
|
450
|
406
|
350
|
280
|
165
|
28
|
18-M20
40 |
110
|
500
|
300
|
|
QDX3-S12
|
1030
|
|
|
|
|
483
|
|
330
|
195
|
32
|
18-M22
50 |
130
|
500
|
600
|
|
QDX3-S13
|
1150
|
|
|
|
|
590
|
|
400
|
205
|
32
|
18-M27
50 |
160
|
500
|
1000
|
|
QDX3-S14
|
1520
|
|
|
|
|
720
|
|
450
|
250
|
36
|
18-M30
50 |
200
|
600
|
2000
|
