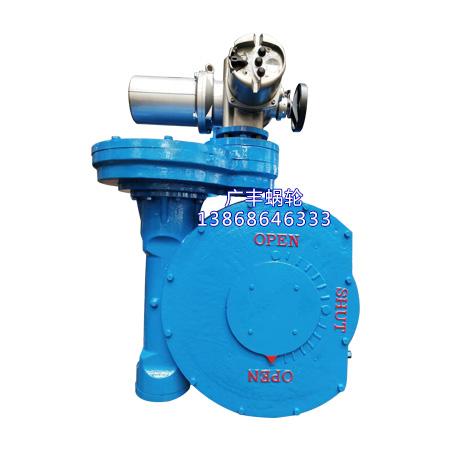

1、传动比=蜗轮齿数÷蜗杆头数
2、中心距=(蜗轮节径+蜗杆节径)÷2
3、蜗轮吼径=(齿数+2)×模数
4、蜗轮节径=模数x齿数
5、蜗杆节径=蜗杄外径-2×模数
6、蜗杆导程=πx模数x头数
7、螺旋角(导程角)tgB=(模数x头数)÷蜗杆节径
蜗杆导程=πx模数x头数
模数=分度圆直径/齿数
头数是说螺杆上螺旋线的条数;
模数是指螺杄上螺旋线的大小,也就是模数越大螺杆上的螺旋线就越“柱装”(东北话,就是比较大,比较结实)直径系数是指螺杆的粗细。
模数:齿轮的分度圆是设计、计算齿轮各部分尺寸的基准而齿轮分度圆的周长=Td=zp,于是得分度圆的直径d=zp/T
由于在上式中π为一无理数,不便于作为基准的分度圆的定位为了便于计算,制造和检验,现将比值p/π
人为地规定为一些简单的数值,并把这个比值叫做模数以m表示,即令其单位为mm于是得模数m是决定齿轮尺寸的一个基本参数齿数相同的
齿轮模数大,则其尺寸也大为了便于制造,检验和互换使用,齿轮的模数值已经标准化了。
建筑模数：
建筑模数指建筑设计中选定的标准尺寸单位。它是建筑设计、建筑施工、建筑材料与制品、建筑设备、建筑组合件等各部门进行尺度协调的基础。就象随便来个尺寸,建筑构件就无法标准化了,难统基本模数的数值规定为100mm,以M表示,即1M=100mm。导出模数分为扩大模数和分模数,扩大模数的基数为3M,6M,12M,15M,30M,60M共6个;分模数的基数为110M,1/5M,1/2M共3个使用3M是《中华人民共和国国家标准建筑统一模数制》中为了既能满足适用要求,又能减少构配件规格类型而规定的。
