蜗轮厂家蜗轮蜗杆传动的失效形式、设计准则
一、蜗杆传动的失效形式、设计准则
和齿轮传动一样，蜗杆传动的失效形式主要有：胶合、磨损、疲劳点蚀和轮齿折断等。由于蜗杆传动啮合面间的相对滑动速度较大，效率低，发热量大，再润滑和散热不良时，胶合和磨损为主要失效形式。
蜗杆传动的设计准则为：闭式蜗杆传动按蜗轮轮齿的齿面接触疲劳强度进行设计计算，按齿根弯曲疲劳强度校核，并进行热平衡验算；开式蜗杆传动，按保证齿根弯曲疲劳强度进行设计。
二、蜗杆和蜗轮材料
由失效形式知道，蜗杆、蜗轮的材料不仅要求有足够的强度，更重要的是具有良好的磨合（跑合）、减磨性、耐磨性和抗胶合能力等。
蜗轮蜗杆一般是用碳钢或合金钢制成：一般不太重要的低速中载的蜗杆，可采用40、45钢，并经调质处理。高速重载蜗杆常用15Cr或20Cr、20CrMnTi等，并经渗碳淬火。
蜗轮材料为铸造锡青铜（ZCuSn10P1,ZCuSn5Pb5Zn5），铸造铝铁青铜（ZCuAl1010Fe3）及灰铸铁（HT150、HT200）等。锡青铜耐磨性最好，但价格较高，用于滑动速度大于3m/s的重要传动； 铝铁青铜的耐磨性较锡青铜差一些，但价格便宜，一般用于滑动速度小于4m/s的传动；如果滑动速度不高（小于2m/s），对效率要求也不高时，可以采用灰铸铁该文章讲述了蜗杆传动的强度计算.§6.3蜗杆传动的强度计算

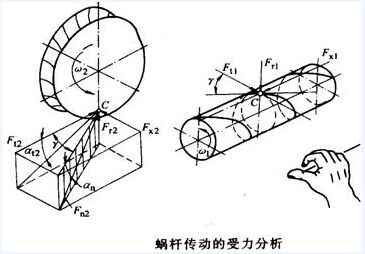

蜗轮受力分析
1、蜗轮转向判断蜗杆蜗轮转向关系可以用“主动轮左（右）手法则”判断，即蜗杆为右（左）旋时用右（左）手，并以四指弯曲方向表示蜗杆转向，则拇指所指的反方向为蜗轮上节点的速度方向。
2、、轮齿上的作用力
蜗杆传动的受力与斜齿圆柱齿轮相似，弱不计齿面间的摩擦力蜗杆作用于蜗轮齿面上的法向力Fn2在节点C处可以分解成三个互相垂直的分力。
